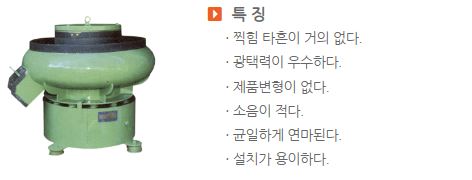

진동연마기 (반자동식)

◎ 조작성

★ OJV-Type진동연마기의 특징위에 본 기계는 자동내부선별장치가 되어 있어서 불필요한 부대작업을 덜어줍니다.

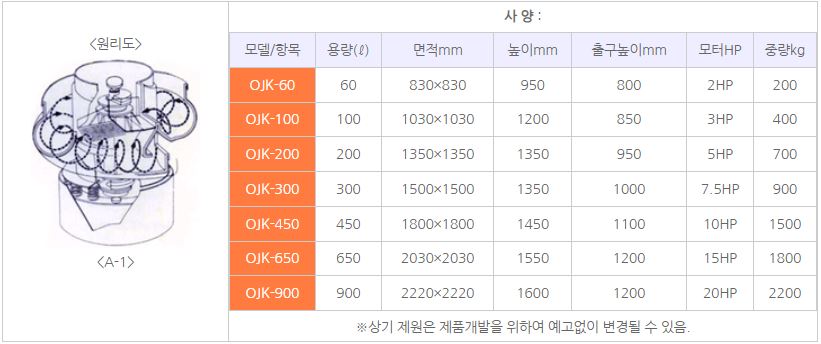

가공시는 그림 A-1과동일한 방법으로 연마됩니다.

가공이 완료되었을 때는 날개가 선별망으로 연결되고 부품과 연마석을 날개를 타고 선별망까지 올라간다.

연마석은 선별망에서 빠져서 다시 조내로 돌아오고 부품은 선별망을 거쳐서 밖으로 나오게 됩니다.

본 기계는 진동조절의 모터가 달려 있어서 가공물에 따라 진폭을 조절할 수 있습니다.

진동연마기 (수동식)

◎ 조작성

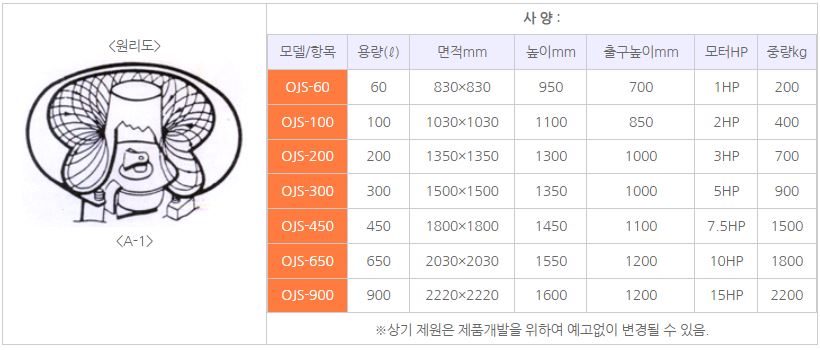

★ 본 기계는 특수 진동 모터로 연마조(Bowl)내에 있는 물체에 삼차원진동을 일으켜, 계속 끝없는 라선운동을 시켜서 연마하는 기계입니다.

부품과 연마석은 원형(Bowl)내에서 자전과 공전을 하면서 돌아가며 이때 부품은 타흔이 없이 연마됩니다.

본 기계는 후래쉬 제거, R부 처리, 바리제거, 표면조도향상, 도금전연마, 경면사상에 사용됩니다.

본 기계는 진동선별기나 자석 선별기와 같이 UNIT로 사용할 수 있습니다.
